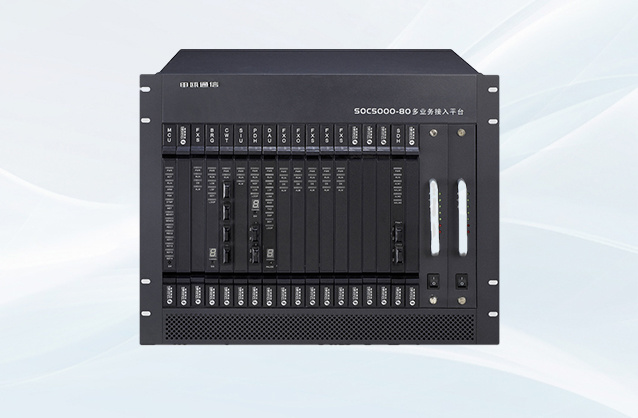

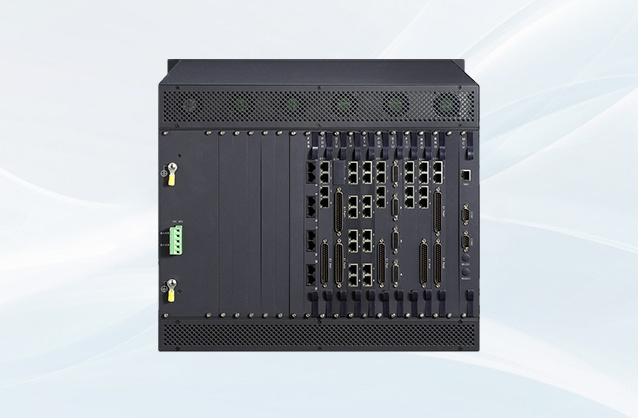

soc5000-80 多业务接入平台
soc5000-80多业务接入平台（msap）是申瓯通信设备有限公司设计的具有语音交换、光传输、pcm复用、信令汇接、64kb交叉、2m交叉、2m汇聚、以太网汇聚等多种技术于一体的功能强大的多业务接入平台，实现语音、数据、图像(压缩和非压缩)的交换、汇聚与传输。根据不同组网的要求灵活搭建，从而满足客户专网业务需求。通过纳入soc-nm2005综合网管平台，支持局端和远端全网设备的统一监控和管理；实现多级网管、远程管理；对网络实行集中操作、维护和管理（oam）功能，实现电路的配置和调度。操作简单易用，提高网络运维效率，降低网建运维成本。
功能特点
◆ 基于4096×4096交叉能力，多组背板总线技术设计，支持主控mcu、电源1 1热备份保护，各种支路盘卡混插能力，实现高可靠业务保证
◆ 结构合理：采用20槽前后插卡式设计，扩容维护方便
◆ 技术融合：将pbx语音交换、光传输、pcm复用、信令汇接、64kb交叉、2m交叉、2m汇聚、以太网汇聚等多种技术融于一体，提升设备的集成度，实现了传输、接入、交换设备的统一管理，降低了建网和运维成本
◆ 背板应用多组总线：pcm总线、sdh（2m汇聚或交叉）总线、以太网汇聚总线，使得多业务接入平台业务种类丰富、接入灵活自如
◆ 兼容互通：支持eos功能，与mstp厂商设备兼容互通；支持sdh线性复用段保护，提供stm-1/4上联光口，实现与骨干网无缝联接
◆ 组网灵活：实现星形、链形、环形、点对点等不同网络拓扑，可与申瓯pbx及传输系列产品互通
◆ 网管系统：统一纳入sc-nm2005网管平台实现多层次、分级分区域的管理功能，并可实现主控软件远程升级，为系统运行和管理提供可靠保障。
物理属性
|
设备型号 |
soc5000-80 |
|
物理尺寸(mm) |
488(宽)×375(深)×352(高) |
|
供电方式 |
内置电源支持dc-48v供电 |
|
ac：190v～260v |
|
|
dc：-44v～-56v(纹波≤5%) |
|
|
整机功耗 |
<200w |
|
工作环境 |
工作温度：0℃70℃；工作相对湿度：10%～90%无凝结(室温) |
|
储存环境 |
储存温度：-40℃～105℃；储存相对湿度：5%～95%无凝结(室温) |
系列产品
|
设备型号 |
soc5000-80 |
|||
|
盘卡插槽 |
盘卡名称 |
功能描述 |
线路接口 |
业务接口 |
|
主控槽位x2个 |
mcu盘 |
整个设备的控制中心，4096×4096交换矩阵，实现语音交换(≤1536门)、数据交叉、pcm复用、电口和光口接入、系统管理，支持1 1保护 |
rj45x1个 |
以太网网管接口 |
|
db9x2个 |
rs232调试串口 |
|||
|
mcupbx盘 |
db9x1个 |
话务台串口 |
||
|
c3x1个 |
外接时钟接口 |
|||
|
业务插槽x16个： |
dtu盘 |
信令接口 |
e1x4个 |
4路no.1/no.7/pri |
|
dau盘 |
64k交叉、复接盘 |
e1x8个 |
8路2m，c3接口 |
|
|
pdh08盘 |
pdh155m支路盘。连接远端soc-g08光端机或带光口的综合复用设备，e1任意指配光路双光口可1 1保护 |
光纤接口 |
光口x2个 e1x8个 以太网（rj45）x4个 |
|
|
pdh16盘 |
pdh175m支路盘。连接远端 soc-g08光端机或带光口的综合复用设备 |
光纤接口 |
光口x1个 e1x16个 以太网（rj45）x2个 |
|
|
eeu盘 |
提供pdh盘扩展e1业务 |
e1x8个 |
8路2m，c3接口 |
|
|
mem盘 |
多e1信道捆绑传输 |
e1x8个 |
以太网（rj45）x4个 |
|
|
dcx盘 |
e1交叉盘 |
— |
— |
|
|
fxs盘 |
连接电话机接口 |
— |
用户接口(db37)x32个 |
|
|
fx0盘 |
连接交换机用户线 |
— |
中继接口(db37)x32个 |
|
|
e&m盘 |
连接被延伸的e/m接口 |
— |
4线e&m接口(db37)x8个 |
|
|
cwt盘 |
传输载波信号或调制信号 |
— |
2/4线音频接口(db37)x16个 |
|
|
mcs盘 |
磁石接口 |
— |
磁石接口(db37)x32个 |
|
|
ftu盘 |
光纤收发器盘 |
光口x4个 |
以太网（rj45）x4个 |
|
|
eth盘 |
100mbps以太网接口盘 |
物理隔离 |
网络接口(rj45)x8个 |
|
|
brg8盘 |
单e1/10base-t |
e1x8个 |
以太网（rj45）x8个 |
|
|
brg2盘 |
4e1/10base-t |
e1x8个 |
以太网（rj45）x2个 |
|
|
siu盘 |
v.24/v.35同步数据盘 |
— |
v.24/v.35（db26）接口x4个 |
|
|
asy盘 |
rs232/rs422/rs485 异步数据传输 |
— |
rs232(db37)x16个 rs422/rs485(db37)x8个 |
|
|
mas盘 |
提供stm-1光口、eos以太网功能模块，配合esw盘使用 |
— |
eos光口x3个 stm-1光口x1个 |
|
|
eos盘 |
stm-1单元盘 |
stm-1光口x4个 |
eos电口x8个 |
|
|
sdh |
sdh盘 |
stm-1/4盘 |
光口x2，1 1保护 |
e1汇聚 |
|
以太网汇聚盘 |
esw盘 |
以太网汇聚电口盘 |
将以太网盘的8个以太网汇聚在1个以太网口上 |
|
|
esw-f盘 |
以太网汇聚光口盘 |
1个以太网口汇聚了各板位的以太网数据 |
||
|
电源盘位 |
pwr盘 |
dc-48v电源盘，1 1热备份 |
— |
— |

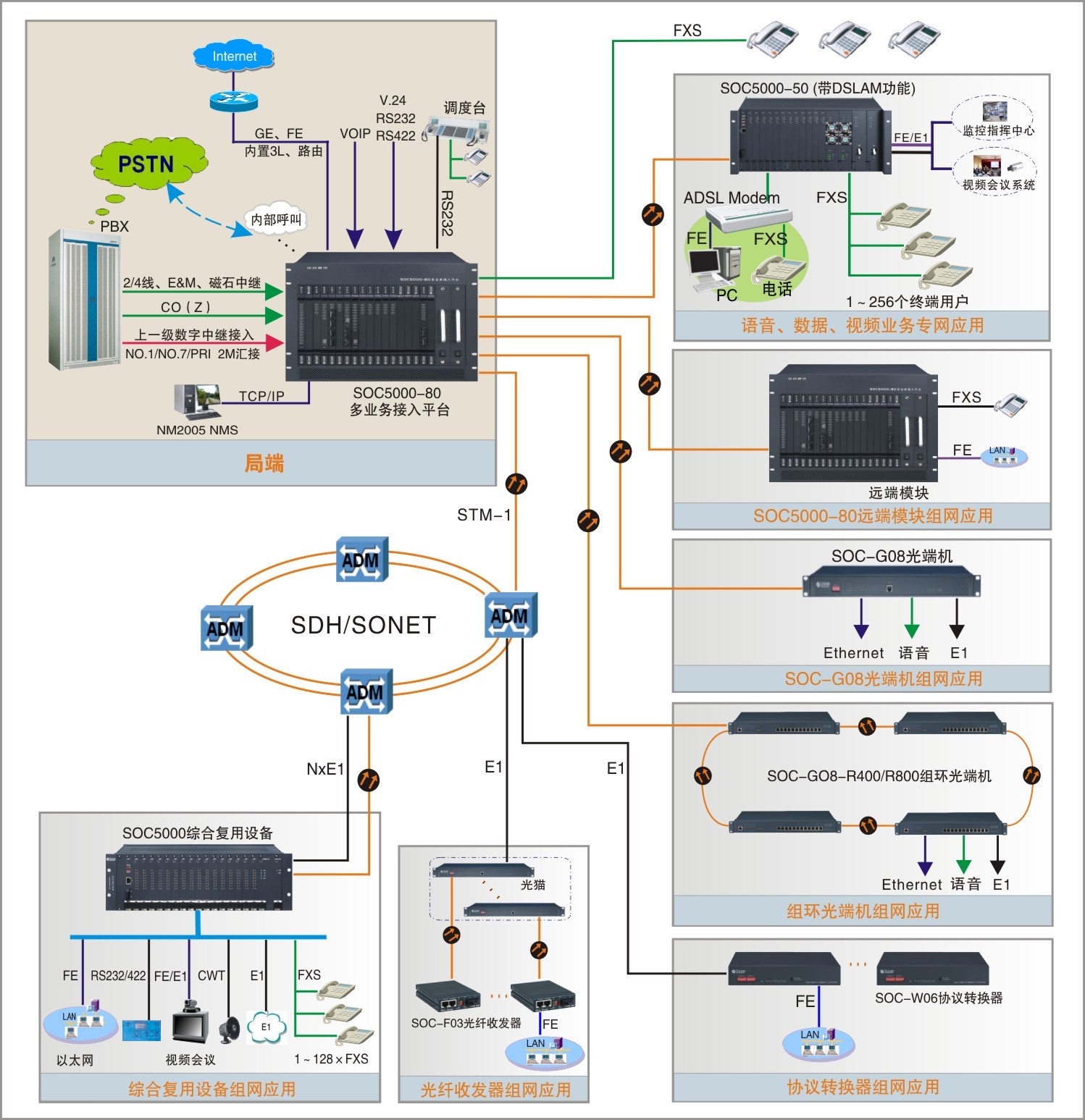

典型应用
